簡介

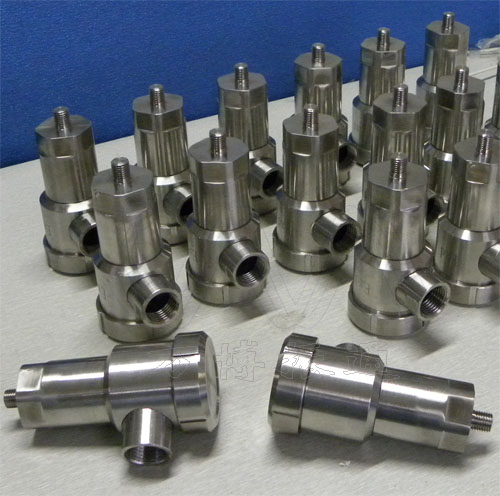

     兩線制一體化振動變送器內置ICP傳感器，通過高精密集成電路將振動加速度轉換為速度峰值/有效值；再將速度峰值/有效值轉換為對應量程的4～20mA電流輸出；非常適用于連接到DCS、PLC及數據采集系統中等。提供最穩定的檢測電路，內置高溫沖擊保護，提供多種安裝螺紋，多種振動量程范圍，頻響特性優良，測量精度高，適用范圍廣，是風機、泵等旋轉機械振動監測的理想選擇。可替代METRIX ST5484E 等產品。

技術規格

電   源：15~30VDC電源供電，
最大功耗：0.5W；
測量量程：速度有效值/峰值，量程可選
頻率范圍：10～1000Hz；-3dB，最大5%；
敏感方向：軸向，任意方向/角度安裝；
橫向靈敏度：≤3%；
殼體材料：鋁殼或316L不銹鋼殼體，內部用環氧樹脂密封灌裝；
電氣隔離：500Vrms，電路與殼體隔離；
引出線方式： （1）頂部直接出線
             （2）帶防護盒端子出電流輸出：與速度有效值/峰值 成比例的4-20mA DC 電流
精    度：優于±3%。
負載能力：≤500Ω
抗干擾標準：符合IEC61000；
沖擊極限：1000g；
使用環境：-30～80℃；
相對濕度：不大于95%，無結露。防護等    級：IP67
本安型：國家防爆認證
防爆等級為ExdⅡCT4
(隔離防爆)
質    量：0.6kg；

安裝接線

1  變送器的安裝
在機器外殼體上開一個M10*1.25-12（或按用戶安裝尺寸為準）螺紋孔，將變送器順時針方向將其旋轉到對應螺紋孔內；直到螺紋完全旋緊。
根據現場安裝情況，盡可能將變送器X（水平）、Y（垂直）安裝；
