       1、 測試時間、地點、人員

測試時間：2012年7月25日；

測試地點：江蘇海獅泵業制造有限公司；

測試人員：張惠 ；

2、 測試對象

旋殼泵；設備型號：HXK550-S3，流量18-34m3/h，揚程1800-2200m，配用功率315 至500kW；

測試臺架試驗系統：泵+齒輪增速箱+ 315kw 的2 極電機。

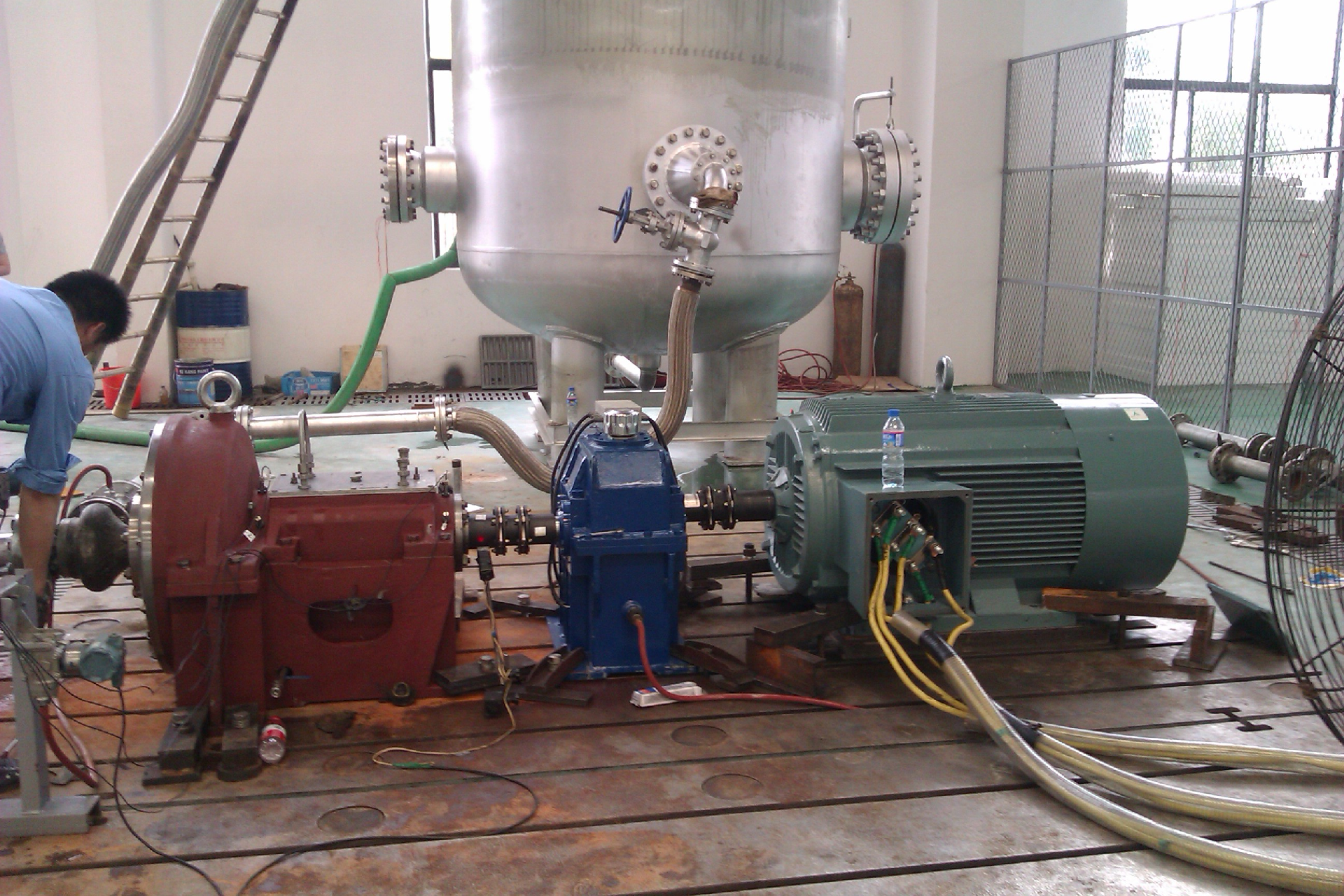

                                   圖1 現場設備照片

現狀及限制條件：

泵在測試系統及用戶使用條件下機組在 4200rpm -5300 rpm時，振動值嚴重超標，測試試驗系統平板振動值超過泵機組，達20mm/s。

        4、 測試目的

在泵實際工作轉速范圍（4200-5500rpm）內，機組振動能量控制在4.5mm/s

以下。

5、 測試工具

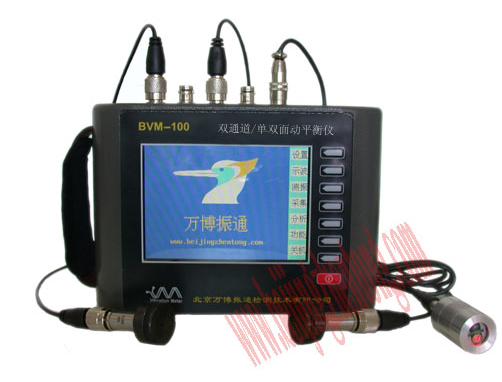

北京振通BVM-100-2D雙通道數采器動平衡儀

6、測試結果：

     通過上述的測試與分析，一倍頻的不平衡量從42.97mm/s，降到了0.63mm/s。總的最大振動能量從32.214mm/s，降到了2.723mm/s。同時機組0-5300rpm由低到高的不同轉速下運行，機組運行正常。

                                                                                                            北京萬博振通檢測技術有限公司

                                                                                                                                                              2012年7月25日
