1、簡介：

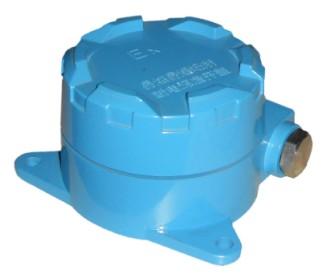

BVM-DZ102振動監測是機器早期故障報警的手段，因為輔機的故障大多體現在振動的增加上。智能型振動開關能監測機器的異常振動，預測機器的損壞，它主要監測轉子不平衡、不對中、軸承損壞、皮帶損壞等機器故障。該振動開關可以連續監測機器的振動，如果機器的振動超過允許值，該振動開關將提供報警或關閉機器電源，保護機器不受損傷。 適用于各種旋轉機械，如電機、離心機、風機、水泵等。

2、BVM-DZ102智能型振動開關下列環境條件下能可靠地工作：
1） 海拔不超過2000m；
2） 環境溫度-0℃～+60℃；
3） 周圍環境相對濕度不大于80%；

3、功能說明：

?采用先進的智能集成的專業電子電路，整個系統無機械部件；
?內置進口加速度集成IC傳感器，可靠測量振動值；
?安裝簡便，僅需3只螺絲固定；
?可編程的2級繼電器報警，且提供2組常開常閉的觸點輸出，可以配接PLC、DCS，現場控制繼電器或者直接控制旋轉機械；
?可編程的4～20mA電流輸出；
?RS485數字信號輸出,與上位機軟件配合可上傳與下載振動配置等參數；
?內部數碼管顯示，方便用戶檢測；
?全封閉的外殼，包裝精致，美觀；
?可靠性遠大于機械式振動開關；

4、技術指標：

?電源電壓： DC 24V
?線性誤差：＜1％（滿量程）
?變送電流誤差：＜1％（滿量程）
?量    程：0～25.0mm/s（用戶可選）
?頻率范圍：5～500Hz（特殊可定制）
?報警范圍：0～100%（滿量程內任意設定）
?報警回差：滿量程的1%，且下降沿有效
?報警延時：可編程的報警繼電器，可編程的報警延時時間
?繼電器觸點容量：7A/ 220VAC或1A / 28VDC
?上電延時：可編程的上電延時時間。（默認30秒）
?環境溫度：-20～60℃
?相對濕度：≤80%
?最高殼表面溫度：不超過85℃
?外形尺寸：139W×139 L×90H mm
?安裝尺寸：116×116 mm（正三角形）
?安裝螺紋規格：M6×14mm（螺栓）
?重    量：約1kg

5、安裝與使用要求：

 振動開關安裝方便，只需在現場開正三角形間距116mm 的M6的孔，再用安裝螺釘及墊片固定即可。
    在安裝時，首先開打智能型振動開關接線盒蓋，處理時注意保護接合面，不能碰撞、敲擊，從進線裝置中卸下壓緊螺母、墊圈及密封圈，然后按照壓緊螺母—墊圈—密封圈—墊圈的順序逐一套在電纜上，調整好進線長度，擰緊壓緊螺母。接好線后應仔細檢查接線是否正確，將蓋蓋緊。（出廠時已接好線的不用進行此項操作）

6、注意事項：

    經長期運輸或長期擱置不用的振動開關，在使用前必須測量接線端子與殼體之間的絕緣電阻值，其值不應小于20MΩ，否則應進行干燥處理。經檢驗合格出廠的產品不允許隨意更改影響防爆性能的零部件。引入電纜直徑不小于φ6電纜引入裝置密封圈老化變質時應及時更換。
