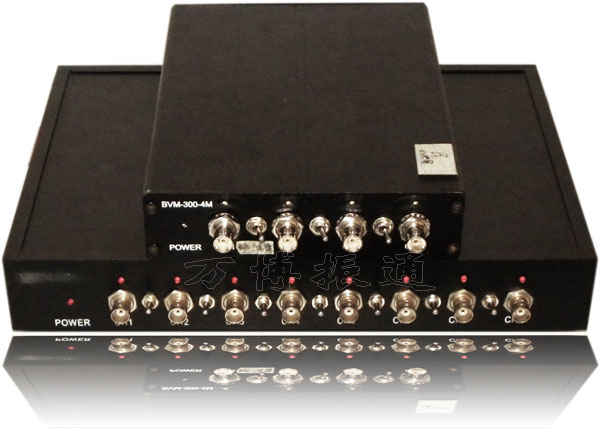

BVM-300-□M多通道振動測試與模態分析儀

◆簡介：
BVM-300-4(8/12/24)M多通道振動測試與模態分析儀，本儀器4、8、12、24通道可選。是由數據采集、數字信號處理（DSP）和計算機等部分組成的虛擬儀器設備。各種分析和顯示功能均通過軟件來實現。數據采集部分將被分析的聲或振動信號轉換成數字信號；數字信號處理（DSP）部分對采集到的數字信號進行調理；處理的結果通過USB接口傳到計算機來顯示及保存，并通過打印機打印出來。本儀器系統融匯了電子技術、數字信號處理、計算機科學等領域先進的技術水平。是21世紀新一代同類產品中的佼佼者。 可廣泛應用于公路、鐵路、橋梁、機械、土木、水利、地質勘測、軍工、航空航天、科研院所等部門。

◆ 與傳統的測量儀器相比，本儀器具有如下的優點：
●  高性能：各通道獨立的AD轉換，最高采樣率有64kHz，模塊化設計，差分輸入，輸入類型有電壓、電荷、ICP、應變等模擬信號輸入接口，輸出類型為有USB2.0

●  高精度：24位AD精度，其動態范圍達到了110dB

●  一體化設計：信號調理（放大、抗混濾波）與采集集于一體，全面數字化控制，使用更便捷，內置多檔信號放大功能和采用高性能浮點DSP技術實現的多采樣率濾波技術，可任意設置放大倍數和濾波頻率，濾波衰減率大于140dB/Oct，可通過PC端界面控制

●  多信號測量：可輸入多種靜態和動態信號，如電壓、加速度、速度、位移和應變等各種傳感器

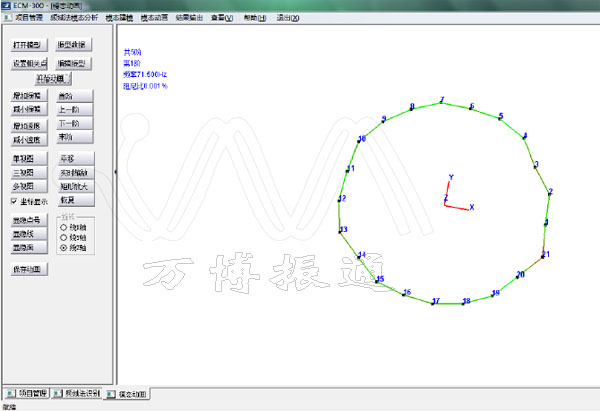

●  功能全面：與E-TestLab工程測試與信號分析軟件配套使用，具有信號示波與采集、數據分析、模態分析、橋梁動態測試、聲學分析、機械振動分析、環境振動與噪聲測試、遠程信號實時監測、故障診斷、微振測試等功能。支持Windows 95/98/NT/2000/XP操作系統，項目管理式設計界面，科學的數據文件管理方式，模塊化功能設計，數字化硬件控制，智能向?qū)Р僮鞣绞剑瑢崟r在線幫助，分析報告自動生成WORD文檔

●  適配性強：可與筆記本電腦、臺式和工控計算機聯機，替代多種常用測試設備

●  安全可靠：低功耗、無噪聲，直流5V供電模式，可長時間連續工作

●  超便攜性：四通道全集成儀器設備大小僅為A4紙的一半，重量不超過1kg

●  應用廣泛：可廣泛應用于公路、鐵路、橋梁、機械、土木、水利、地質勘測、軍工、航空航天、科研院所等部門。

◆ 主要技術指標：

●  通道數：4、8、12、24通道
●  采樣頻率（每通道獨立A/D）： 50kHz

●  A/D精度： 24位

●  動態范圍：109dBfs

●  調理類型：程控放大、抗混疊濾波

●  程控增益：×1、×10、×100、×1000

●  數字信號處理：TI 200MHz 浮點DSP

●  濾波衰減率 >140dB/oct；濾波檔位：自由設定

●  頻率誤差：0.01%

●  幅值誤差：1.0%

●  噪聲：≤0.5mVRMS（增益一倍）

●  各通道間并行無時差采集

●  傳輸接口：USB2.0

●  體積：L×W×H=220×157×40（mm)

●  重量:1kg

●  功耗：≈10W；直流（5V，≤2A）

滿足《中華人民共和國電力行業標準-大型汽輪發電機定子繞組端部動態特性的測量及評定DL/T  735—2000》
