       1、 測試時間、地點、人員

測試時間：2010年12月28日；

測試地點：廊坊安德建奇數字設備有限公司；

測試人員：張惠、席冬康；

2、 測試對象

   安德建奇立式加工中心。型號：JCV1890B

   主軸電機功率：17 /22.5KW，最高轉速：6000rpm。

                                                                                          圖1 現場設備照片

3、 測試原因

機床在5000～6000rpm時振動及噪聲過大。

        4、 測試目的

找到振動原因，提出可行的解決建議。如果有主軸動不平衡的問題，在現場做動平衡測試，以達到降噪和降振的目的。

5、 測試工具

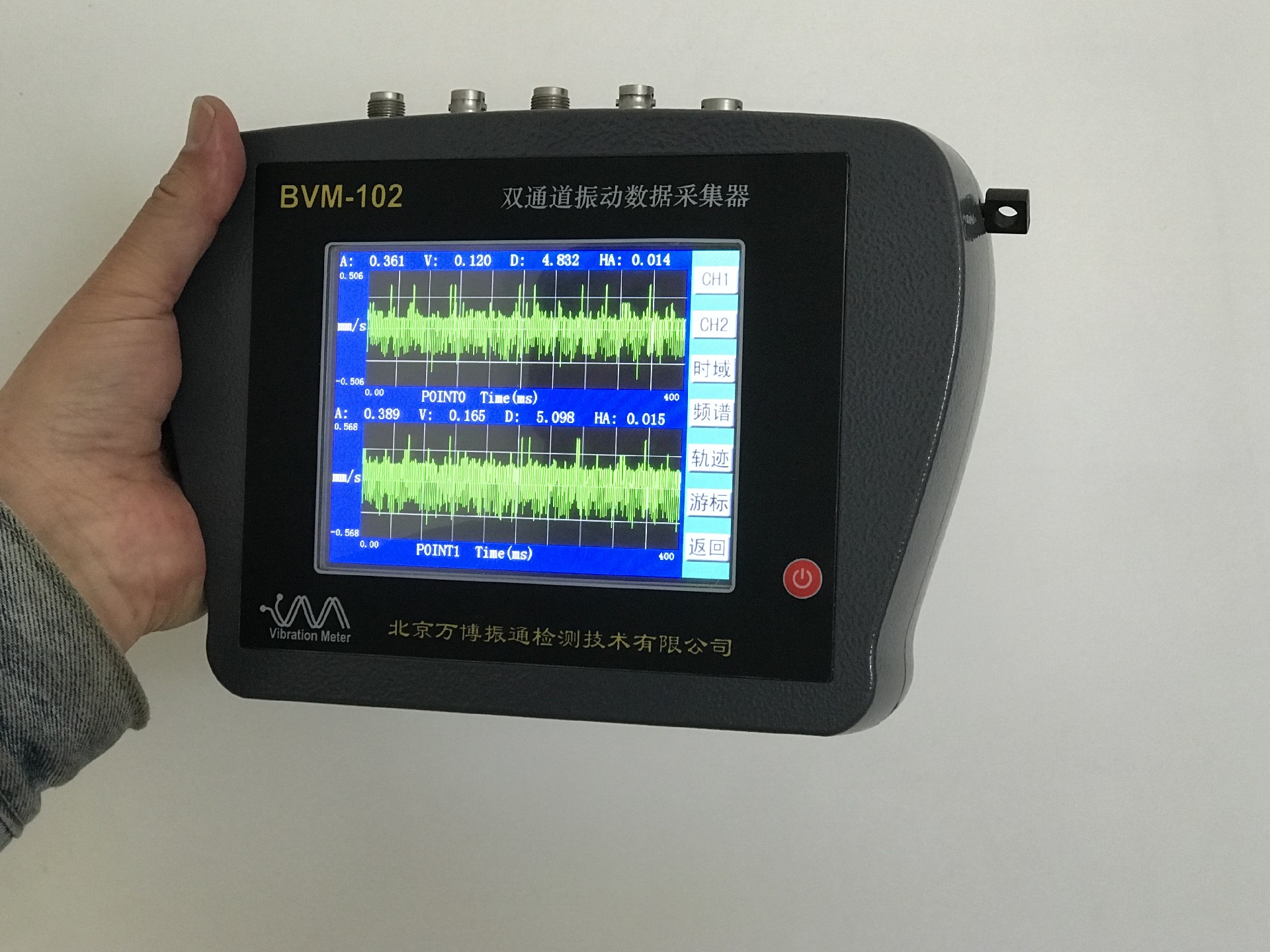

BVM-102高檔觸摸型雙通道振動數據采集器/機械故障診斷儀/機器分析儀/現場動平衡儀、ECM-1.3版數據管理/信號分析/機械故障故障診斷系統、康柏筆記本計算機。

6、結果分析：

1號機做過平衡后振動噪聲明顯下降，不平衡量下降了88%。2號機做過平衡后振動噪聲略有下降，不平衡量下降了78%。電機固有頻率范圍在95Hz~120Hz,它的共振峰為108Hz。建議工作轉速應盡量避免在這個范圍內。

                                                                                                                           北京萬博振通檢測技術有限公司

                                                                                                                                                        2010年12月28日

報告下載：

北京安德建奇立式加工中心第三方振動測試報告.pdf
