       1、 測試時間、地點、人員

測試時間：2010年7月10日；

測試地點：貴州省六盤水盤南電廠；

測試人員：崔志斌 陳梓君；

        2、 項目背景

                       我們這次測試的空調，在正常工作的過程中會經常發生空調管線斷裂的現象。因此我們需要知道空調管線的振動模態，確定其在工作狀態下的應力分布狀態以及振動的最大位移點。通過對管線結構的改造，來避免在工作狀態下管線發生斷裂的現象。

3、 測試對象

  4#60萬發電機組定子+汽輪發電機機殼。

圖1 現場設備照片

4、測試原因

確定汽輪發電機定子振動模態。

        5、 測試目的

              確定振動模態。

6、 測試工具

BVM-300-4M 四通道振動測試與模態分析儀

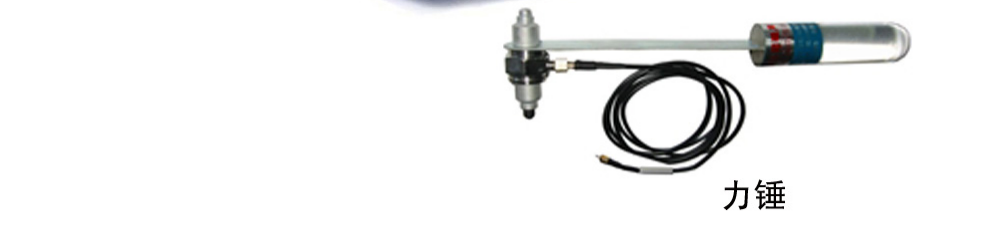

 力錘型號12.5t  靈敏度4.12PC/N.

   加速度傳感器LC04 靈敏度23.9PC/m/SS

7、測試結論：

測試中沒有發現45~55Hz范圍、94~115Hz范圍和112~138Hz范圍的特征頻率。。故被測機組符合安全運行的要求。可以正常投入運行。

                                                                                                                   北京萬博振通檢測技術有限公司

                                                                                                                                                                             2010年7月11日

報告下載：

盤南電廠定子模態測試報告.pdf
