       1、 測試時間、地點、人員

測試時間：2018年7月27日；

測試地點：萬華碼頭TY2轉運站；

測試人員：張惠 鄒艷明；

        2、 測試原因

               皮帶機運行時，設備周邊的樓板明顯的振動。以至于人站在上面會感到兩腿發麻。

               3、測試目的

通過測試，拿到樓板振動大時的測試數據（振動波形與頻譜）。通過數據分析與診斷等，用其各種方法，了解樓板振動大產生的原因。找出解決問題的方法。從而消除存在的問題。同時給出測試的完整數據。包括：不同運行狀態、不同測點的振動時域波形，振動的加速度、速度、位移，以及各種頻譜等。

4、 測試對象

BCY4皮帶機。功率75KW，轉速1500轉/分鐘

圖1 現場設備照片

5、 測試工具

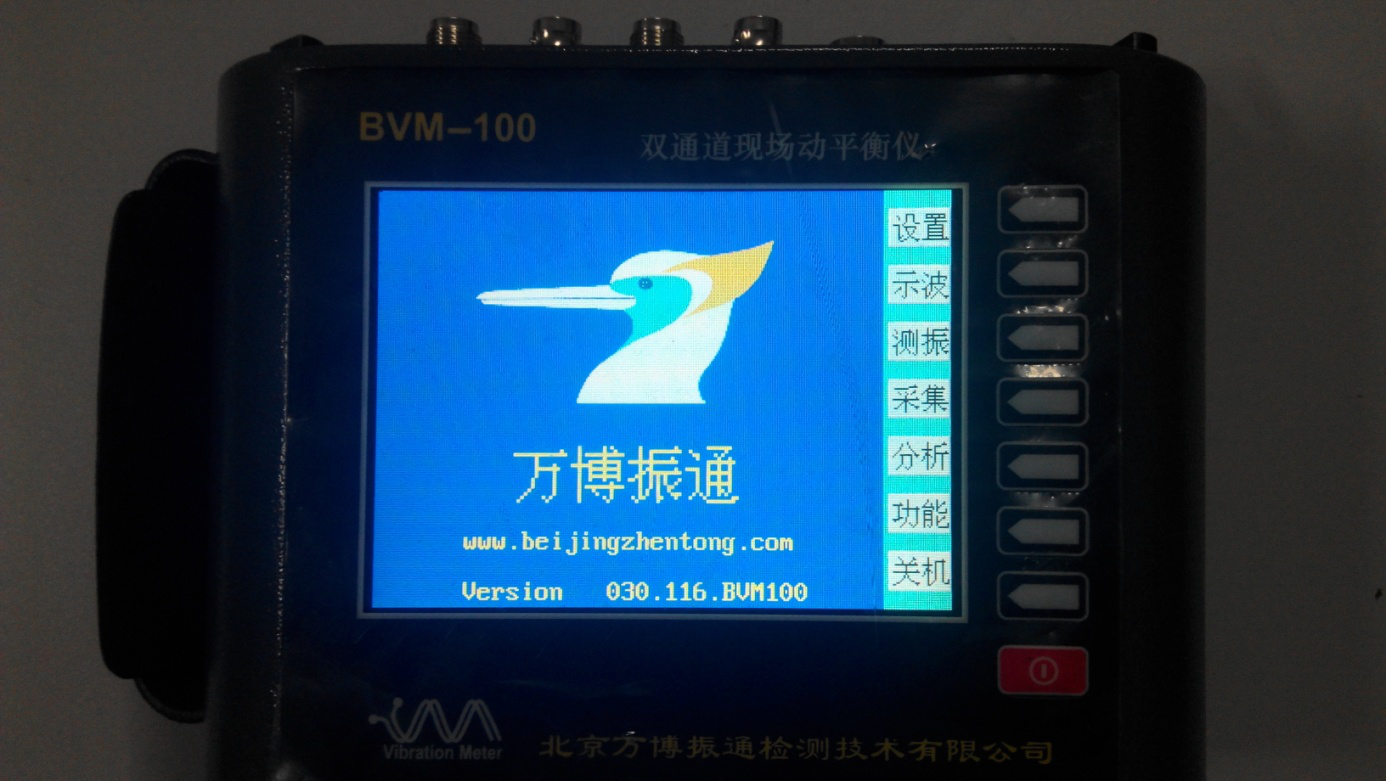

北京振通BVM-100雙通道振動動數據采集器

6、測試環境參數

環境溫度：35oC，濕度大于75%

7、測試方法

兩種狀態分別測試：

1、 皮帶機運行時，測試皮帶機的電機、減速箱、傳送帶支撐結構的水平方向的振動數據、以及皮帶機周邊樓板振動大的地方的測試數據。

2、 皮帶機停機時，設備周邊安靜的狀態，用大錘敲擊樓板，用激勵響應的方法，測試被測結構的固有頻率。

8、結果分析：

地板振動大的部位為結構共振。可能解決的方法與渠道：

1、改變振動源的特征頻率。可利用變頻技術解決。可行！

2、用整改地板結構剛度的方法，讓地板結構的固有頻率躲過電機的工作頻率，已達到消除共振的可能。此法有難度，要大量的理論計算。

3、用隔震的方法。在皮帶機下面加減震彈簧；已達到隔離震源，減小激勵源的能量，使其達到不能提供共振激勵能量的目的。

                                                                                                               北京萬博振通檢測技術有限公司

                                                                                                                                                        2018年7月27日

報告下載：

萬華皮帶機樓板振動故障診斷報告.pdf
