      1、 測試時間、地點、人員

測試時間：2012年1月11日；

測試地點：松花江哈爾濱段運糧河口；

測試人員：張惠 陳梓君；

       2、 測試原因

                    “防凌破冰關鍵技術及裝備研制”項目是國家“十二五”公共安全關鍵技術研究及裝備研制五個重大課題之一。北方大江河流防冰凌災害項目。

    3、 測試目的

      測試松花江冰面破冰時，各類破冰器械的破冰效果。即各工具破冰時對冰面的沖擊力，不同結構冰面在當時環境下的沖擊響應。包括：冰體的固有頻率，響應的振動時域波形，振動的加速度、速度、位移，、以及各種頻譜等。

             4、 測試對象

  江心冰面。冰層厚度：70cm。水深：12M。冰面硬度。4莫式硬度

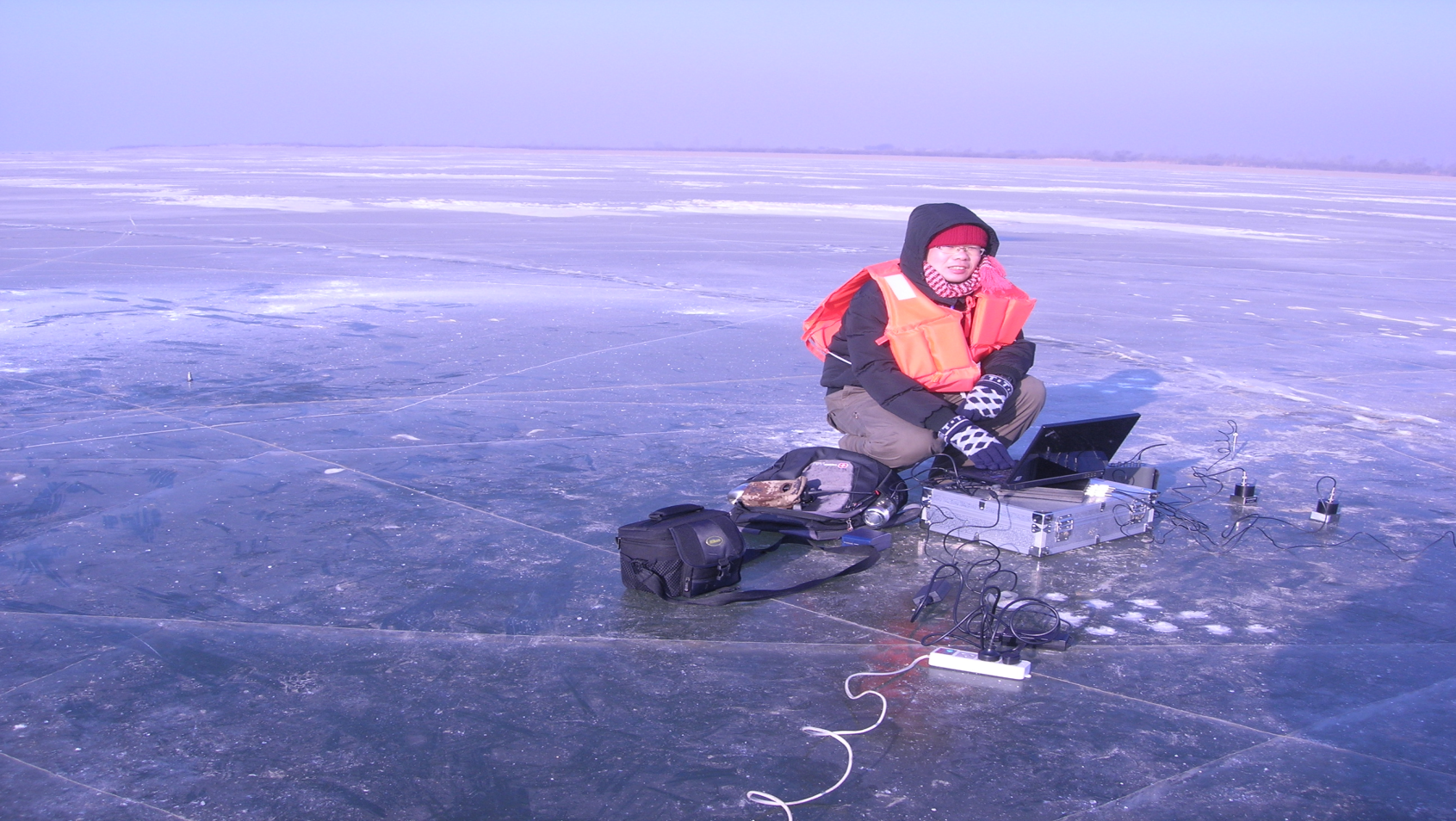

                                                                       圖1 現場照片

        5、測試環境

江心冰面溫度：-39oC，江邊溫度：-23oC，平均冰面硬度：3-4莫式硬度.。冰層平均厚度70cm。測試距離： 70M左右。被測冰面的面積：150M*200M左右。

6、測試工具

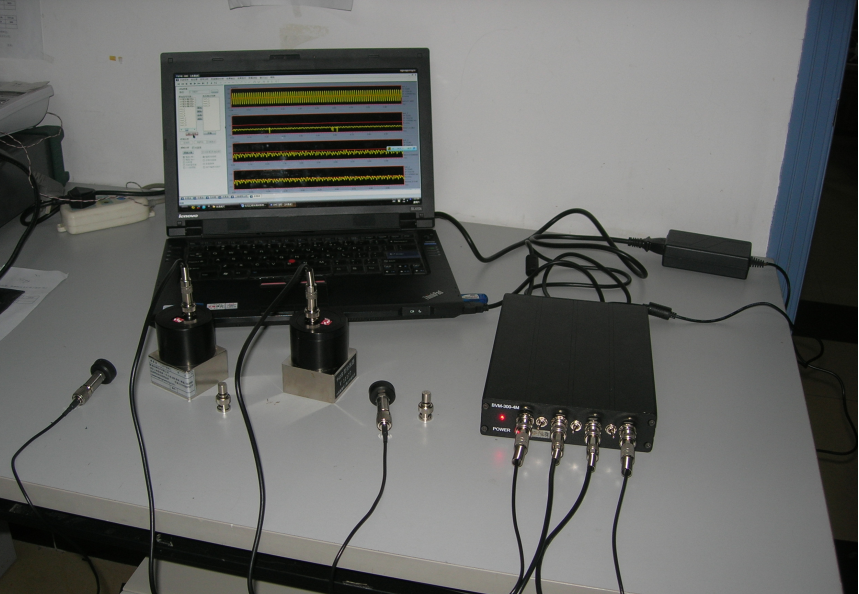

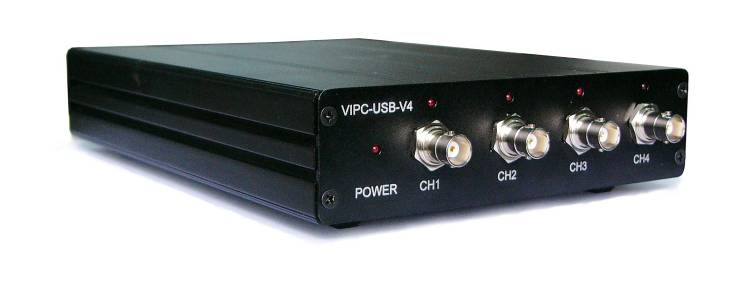

（1）BVM-300-4M 四通道振動測試與模態分析儀

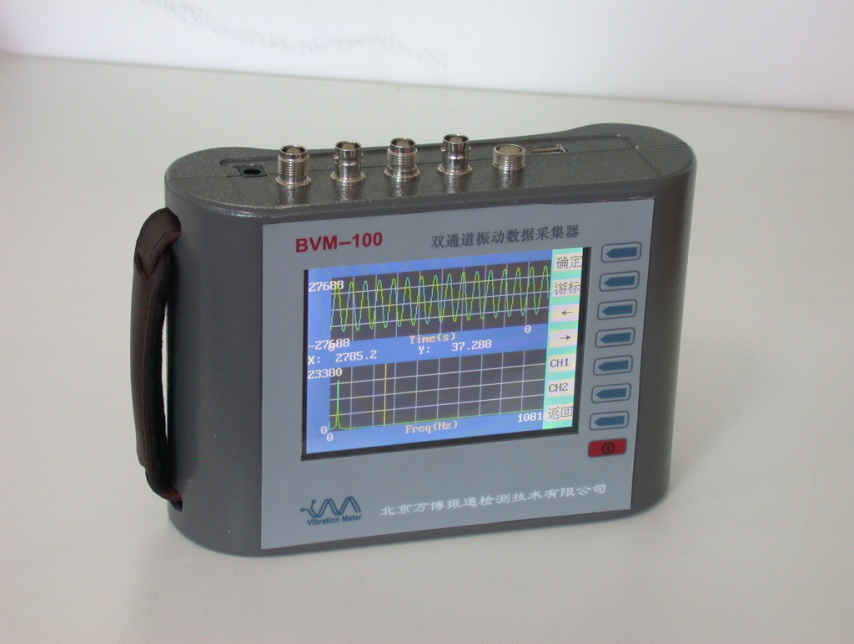

         （2）BVM-100-2D 超低頻 雙通道振動數據采集器、現場動平衡儀、機器故障分析儀。

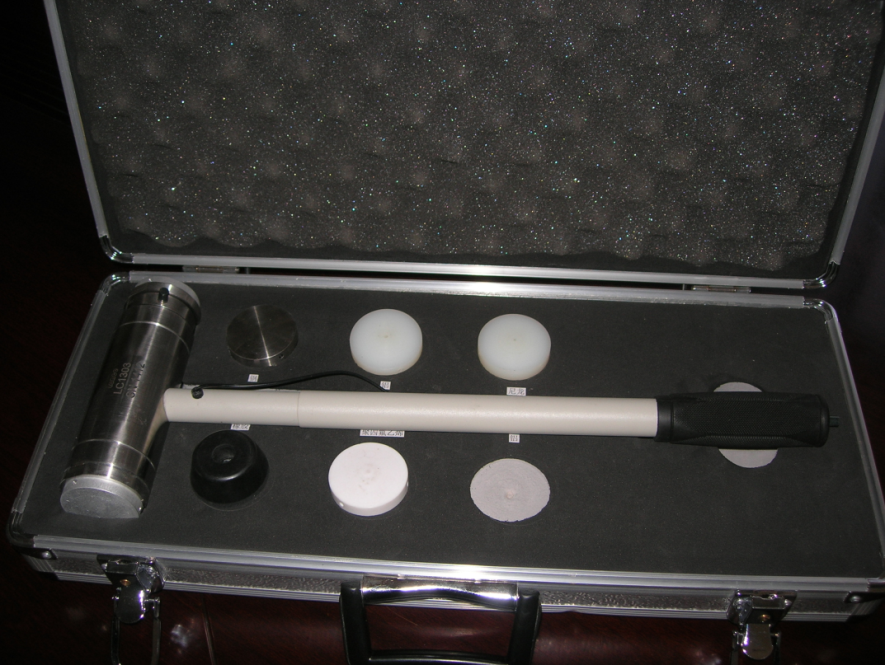

（3）力錘

  量程：100KN      靈敏度：3.52pC/N      線性度：0.88%F·S

  重復性：≤ 1% F·S  固有頻率：  ≥40kHz  絕緣電阻：≥1012Ω

  重量：100gm

7、測試結論

所有的測試數據都表明，15-16Hz是一階共振峰。128Hz是 2階共振峰。

1、 破冰錘的激振頻率是破冰的關鍵參數。對應上冰體固有頻率15Hz時，破冰的效果極佳！

2、 150T破冰錘激振頻率的in/out比為：1:0.66。

3、 破冰錘的外形與破冰的效果關系不大。鋸型刀與圓形錘在15Hz左右的破冰效果都相當好，破冰的時間大約在1.5s左右。

4、 破冰時，一定要對冰面施加一定的預壓力，壓力的大小與冰面的強度有關。（現沒有數據佐證）

5、 如果利用正弦掃描的方法快速找到所在冰體的固有頻率。加大激振錘的破冰接觸面積，快速大面積破冰的效果會更好！！！

                                                                                                          北京萬博振通檢測技術有限公司

                                                                                                                                                        2012年1月11日
