       1、 測試時間、地點、人員

測試時間：2012年4月23日；

測試地點：寧波婦女兒童醫院操作室；

測試人員：陳梓君 王瀅；

        2、 測試目的

                       皓信的進口儀器來到寧波婦女兒童醫院操作室 一直受到振動的影響，不能全天正常使用，晃動得很厲害。

系統通過振動測試 分析減震效果，提出建設性整改意見。

3、 測試對象

  儀器操作臺以及相關地面墻壁

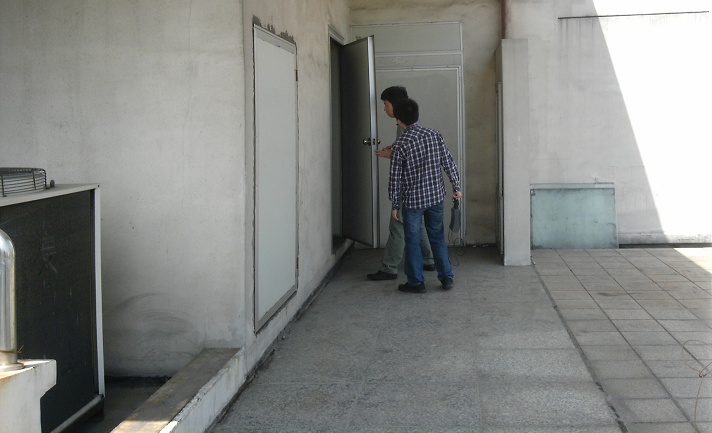

                                                                                         圖1 現場照片

          4、 測試工具

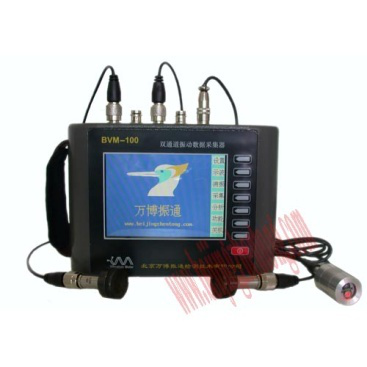

雙通道振動數據采集器

5、測試結論：

首先，操作臺的振動主要來自于兩個方面 50赫茲工頻的 多倍頻；以及80多赫茲的振動多倍頻 。后者遠離公路端 或者六層垂直方向表現明顯。

其次 出現的180赫茲的振動未在操作臺上體現。引起顯微鏡晃動的3-15赫茲振動從“左手地面”到操作臺腿“試驗臺下水平”“”再到50赫茲頻程下的都清晰地反映了這一頻率段內的振動，并且時域圖上可以看到被高頻振動所調幅。

其次 剛度較好的6號樓10層測試對比數據發現 高層都會受到各種機械振動的干擾，但是在6號樓操作臺附近的1-7赫茲更為明顯。

振動是由于各種機械振動引起樓板的15赫茲以內的振動，傳導到顯微鏡的支架上剩下主要頻率成分在1.6到7.5之間，影響了顯微鏡。

其次 改造后的顯微鏡支架結構剛度差，頭重腳輕。

再次1樓房為磚混結構，抗震性能差 ；2且樓房臨街 交通流量大 ，3；靠近河流 地基差；4設備安放在頂層  ；5層流風機等設備放置在頂層 且距離操作臺較近 等因素共同造成了顯微鏡下畫面的晃動。

                                                                                                         北京萬博振通檢測技術有限公司

                                                                                                                                                        2012年4月23日

報告下載：

寧波某醫院振動測試.pdf
