1.簡介

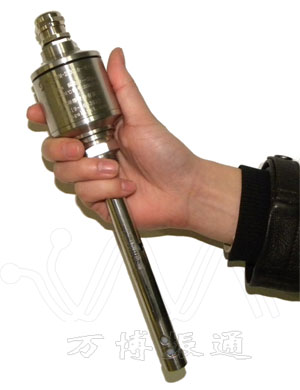

BVM-233組合一體化變送器能夠全方位檢測設備最為關鍵的安全運行指標——機械振動、溫度和液位。其在內部集成了測量機械振動、溫度、液位信號的傳感器、轉換電路和變送電路，直接輸出與被測參數對應的4-20mA標準電流信號。既可接二次儀表用于回路檢測，也可用于PLC、DCS等大型工業生產設備的連續檢監測與控制系統。
振動測量采用傳感器mems微機械式傳感器，將獲取的振動速度信號轉化為電信號，經過濾波、放大、AD轉換等電路，輸出與振動速度變化線性相關的電流信號。溫度傳感器采用熱電阻式Pt100，它具有高精度、高穩定度、測量范圍寬等特點。用于液位測量的電容式傳感器，傳感部分是一個同軸的容器，當液體進入容器后引起傳感器殼體和感應電極之間電容量的變化，這個變化量通過電路的轉換并進行精確的線性和溫度補償。
BVM-233組合一體化變送器為一體化不銹鋼防腐結構，采用長線抗干擾方式傳輸，具有密封和防爆性能，特別適合惡劣環境的長期檢測。可應用于冷卻塔風機、減速箱等設備的安全運行指標的全方位檢測。
2.工作原理及功能簡介
工作原理：
BVM-233組合一體化變送器集成了測量振動、溫度、液位的模塊，三個模塊獨立工作，分別輸出4-20mA標準電流信號。
振動測量
振動測量中使用mems微機械式傳感器，mems傳感器是由微傳感器、微執行器、信號處理和控制電路、通訊接口和電源等部件組成的一體化的微型器件系統。它能將振動信號轉化為電信號，再經過濾波、放大、AD轉換等電路，輸出與振動速度變化線性相關的電流信號。
溫度測量
溫度傳感器采用熱電阻式Pt100，它的阻值隨著溫度變化而變化的。在0攝氏度時，Pt100的阻值為100歐姆，隨著溫度上升它的阻值也近似勻速的增長。如果將一個基準電壓加在Pt100回路上，測量Pt100上的電壓信號，當溫度改變，Pt100上的電壓信號也會隨之改變，就能得出與之對應的溫度值。這個改變的電壓信號經過程序換算和電路轉換，輸出與溫度線性相關的電流信號。
液位測量
液位傳感器為電容式，傳感部分是一個同軸的容器，當液體進入容器后引起傳感器殼體和感應電極之間電容量的變化，這個變化量通過電路的轉換并進行精確的線性和溫度補償，輸出4-20mA標準電流信號。 功能簡介：
BVM-233組合一體化變送器可以實現對被測設備安全運行的三個關鍵參數振動、溫度、液位的同步檢測，并輸出標準電流信號。既可外接二次儀表進行回路檢測，也可用于PLC、DCS等大型工業生產設備的連續檢監測與控制系統。
? 集成度高：振動、溫度、液位集成到一個不銹鋼密封殼體內，經久耐用。
? 安裝方便：變送器是以外螺紋形式，安裝于被測設備的螺紋安裝孔中，使用方便。
? 一體化設計：外形小巧，經濟實用。
? 安全可靠：不銹鋼防腐結構，輸出采用長線抗干擾方式，并具有密封、抗震、防爆性能。
? 應用廣泛：可應用于冷卻塔風機等設備的安全運行指標的全方位檢測。也非常適用于旋轉機械、往復運動機械等設 備的直接安全監測。
3.主要技術指標
工作溫度范圍：－40℃～+85℃
供電電壓：24V DC ± 10%
負載能力：0-500 Ω
時漂：每年小于± 0.5%F.S
輸出接線方式：兩線制
保護管：不銹鋼
殼體：304不銹鋼
尺寸：114（長，不算油位插深）*56 （最大直徑）
●振動測量主要參數
傳感器類型：mems微機械式
測量范圍：振動速度（真有效值）0-20mm/s RMS
頻響范圍：10-1000Hz
測量精度：± 5%
輸出信號：4-20mA
● 溫度測量主要參數
傳感器類型：熱電阻式Pt100
測溫范圍 ：-50～100℃；
測量精度： ± 0.25%；
溫漂：± 0.25%/℃
輸出信號：4-20mA
● 液位測量主要參數
傳感器類型：標準油位電容式
測量范圍：0-80mm
測量精度：1%
輸出信號：4-20mA
|
