BVM-102高檔觸摸型雙通道振動數據采集器/機械故障診斷儀/機器分析儀

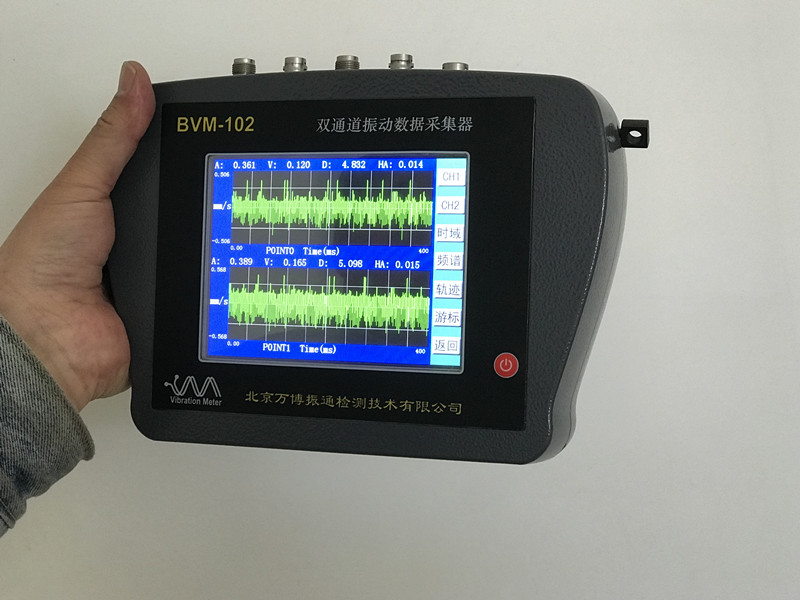

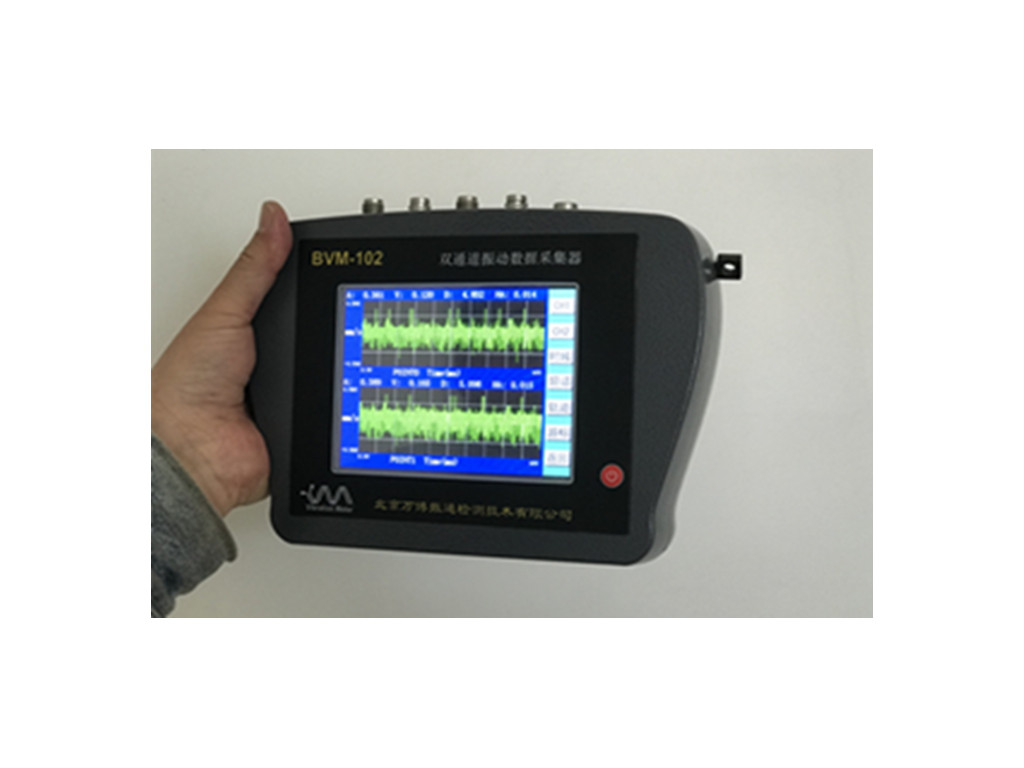

                                                                          （高檔觸摸型）

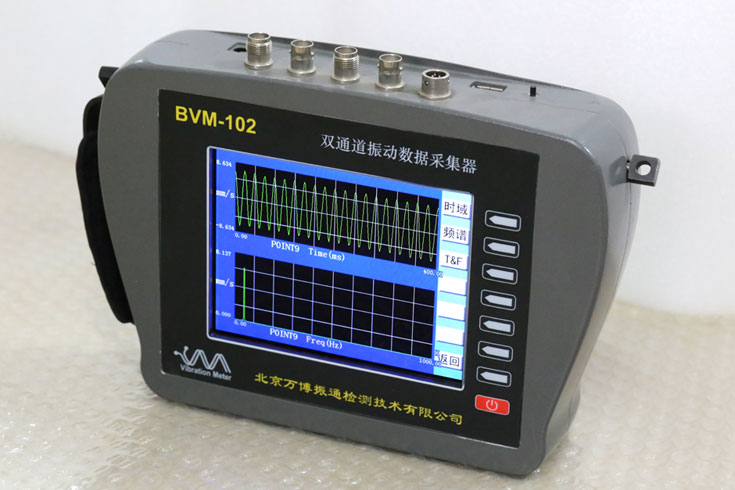

                                                                          （高檔按鍵型）

1、簡介：
21世紀新一代智能化高檔測試儀器，為新一代機械設備的故障診斷而設計的高級機器分析儀。它可接各種類型的振動、噪聲傳感器，也可接受各種電壓電流型傳感器的信號。在現場對機器設備（包括軸承、齒輪）作極細致的分析和診斷（高速、十幾種分析工具、200組數據存儲量）。另一方面還可以將各種反映機器狀態的信息上傳到微機數據庫中作存儲，進一步診斷及趨勢分析，具有軸承和齒輪的專家系統。在現場還可用于大型旋轉機械的起停車分析和李薩育軌跡分析。并可以進行單雙面現場動平衡。

2、主要特點：
?5.6寸超大高亮彩色液晶顯示屏（分辨率640*480），觸摸式操作，全中文顯示

?     全新的智能化測試方式
?   雙通道振值、波形及參數的動態數據采集、顯示
?波形、頻譜可達25600線分辨率，頻率范圍高達400kHz
?  單、雙面動平衡，自動優化計算平衡結果
?    多參數現場采集和存儲（加速度、速度、位移、轉速等），可作為點檢儀使用
?     USB標準串口通信接口，方便與計算機的通信
?    在windows平臺下運行的管理軟件（可另配分析故障的專家系統）

3、性能描述：
?           超大存儲空間，可存貯/回放1024點雙通道數據，記錄200組
?           超強故障信號捕捉能力，最高采集速率1MHz
?           16位AD采樣
?           高精度，動態范圍達到144dB
?           現場快速頻譜400線、12800線或25600線分析，分析診斷功能強
?           轉速測量、噪聲測量、相位測量、相位診斷
?           傳遞函數、靜態激勵測試部件固有頻率
?           多種振動波形和頻譜圖形顯示方式，游標讀數，自動譜峰列表
?           存儲多組振值數據和可變點數振動波形
?           多種觸發方式，測試更靈活
?           起停車分析 （波特圖）
?           雙通道軸心軌跡 （立薩育圖）

4、主要技術指標：
?           采樣頻率：    每通道最高1MHz（雙通道同步）
?        動態范圍：    96+48dB （16位A/D，250倍放大）
?           轉速測量范圍： 0.01～400,000 轉/分
?          程控增益：     0.25～250倍
?         自動量程選擇
?           振動測量和頻譜分析的最大量程/最高分辨率：


加速度峰值   250 m/s2    0.001 m/s2
速度有效值   200 mm/s   0.01 mm/s
位移峰峰值   5000 μm    0.01 μm
高頻加速度   25 m/s2     0.001 m/s2
電壓有效值   10 V       0.01 mV

?           振動測量精度：  5 %
?         多種傳感器：    速度、電渦流、壓電加速度等
?       10階線性相位抗混濾波
?         包絡解調：    15kHz以上高頻加速度經檢波和低通濾波處理
?          可充鋰電池供電，連續工作8小時以上
?           體積小（236*160*56mm)，重量輕（2000g)

5、設備清單（標準配件）：
?           BVM-102主機
?           壓電加速度傳感器（包括磁座）兩只
?           低噪聲信號線兩根
?           激光傳感器（帶線）一只
?           充電器一個
?           USB加密狗一只
?           軟件光盤一張
?           說明書一份
?           儀表箱一個
