1、簡介：

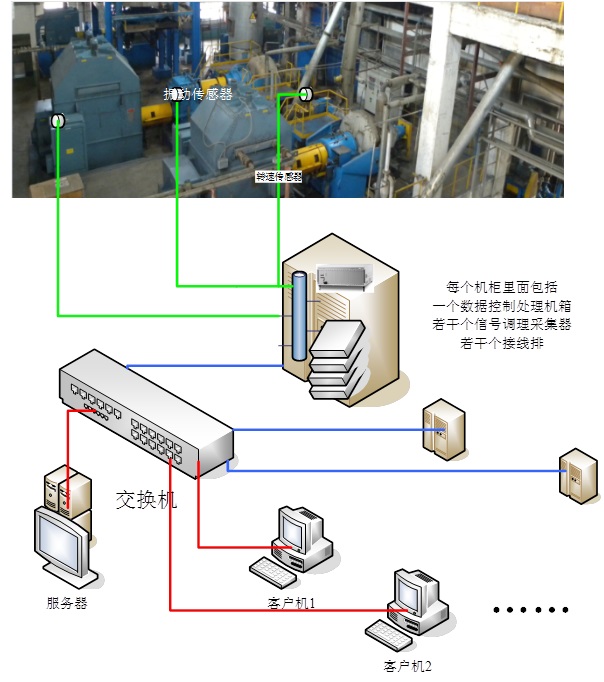

“大型生產線在線監測及故障分析系統”利用傳感器檢測、信號處理、計算機技術、數據通訊技術和旋轉機械的故障診斷相關技術，由振動加速度傳感器、智能信號調理采集器、嵌入式信號采集與服務平臺等硬件，以及信號采集程序、網絡服務器程序和振動監測與故障分析客戶端程序等軟件兩部分組成。這主要考慮到咱們設備的重要性、分散性和測點數量的規模性。

2、信號采集：

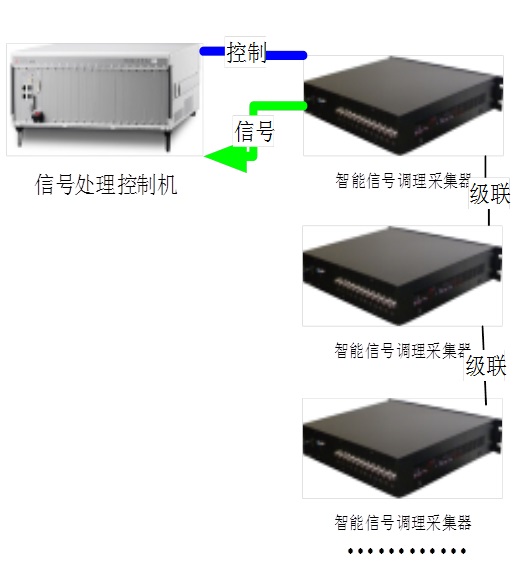

信號調理采集器以16通道為最小單元，能現場或遠程調理每個通道輸出參數。如振動的加速度波形、速度波形或是位移波形。還可以現場或遠程調節增益，采樣頻率、采樣長度、傳感器類型及靈敏度等；控制通道的開閉與地址設置等。調理出合適的監測與分析信號。本采集系統是集當今行業中先進的采樣技術于一身，性能穩定可靠；技術成熟。

3、信號處理：

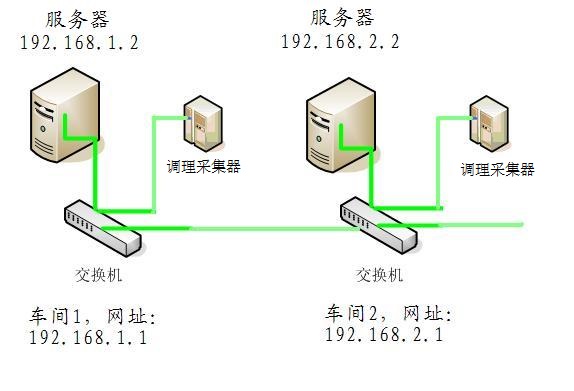

 本系統采取C/S模式，在服務器端運行數據庫SQL Server，嵌入式采集平臺上運行采集程序，在局域網上任意一臺計算機上安裝客戶端程序，登錄用戶名和密碼可以訪問任意子系統。
  系統采集軟件可以任意設置所有振動測點名、測點參數、采樣時間、采樣頻率、采樣長度、傳感器類型、傳感器靈敏度、控制開閉、地址設置等。具有當今國際經典監測與診斷軟件的風格和功能。

4、軟件部分：
該項目主要是在機組的整個運行過程中在線監測，每個測點一次保存波形長度，時間間隔可以設置，完成以下內容：設備樹狀結構顯示；
軟件分為基本功能、專業功能。網絡服務器程序、信號采集軟件、客戶端程序中信號的基本分析功能，如波形分析、頻譜分析、趨勢分析等為基本功能；客戶端程序中，故障分析功能、軸承數據庫的介入、多功能趨勢分析、故障頻率標記和其他SKF已有或與SKF等參考軟件不同的功能為專業功能。

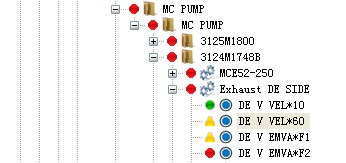

具體設備以樹狀列表形式顯示，樹狀列表由用戶根據設備情況確定層次數，每個節點用兩個圖標分別顯示報警狀態和設備屬性（用不同的圖標表示設備組、軸承、齒輪、溫度、轉速等），設備組或具體設備屬性以多頁窗口形式輸入數據庫，需輸入漢字的編輯框自動打開該操作員指定的漢字輸入法。點擊某設備圖標，右邊出該點采集數據包、設備圖像。

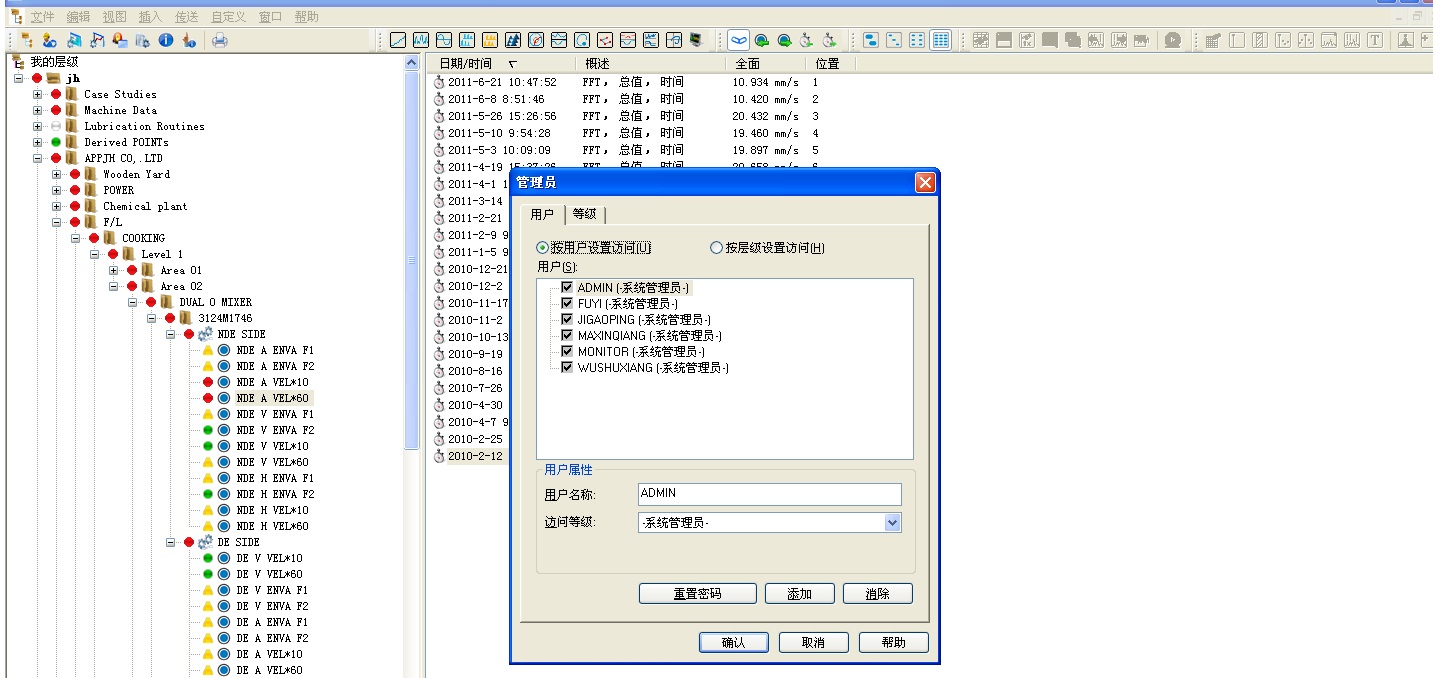

樹狀列表參考下圖：

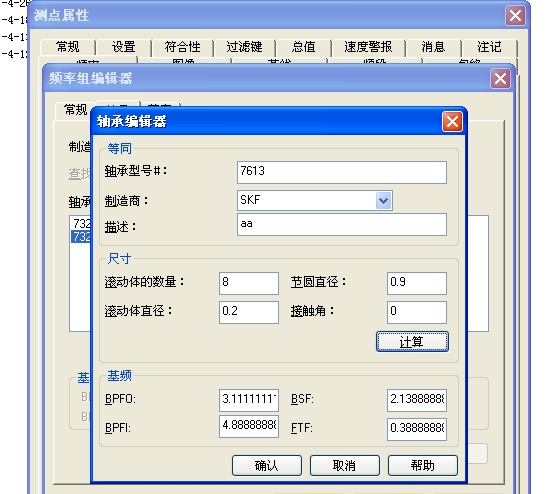

機器節點屬性的“頻率”屬性是由用戶選擇特征頻率組，如：軸承型號，若系統沒有該軸承，由用戶添加。如下圖：

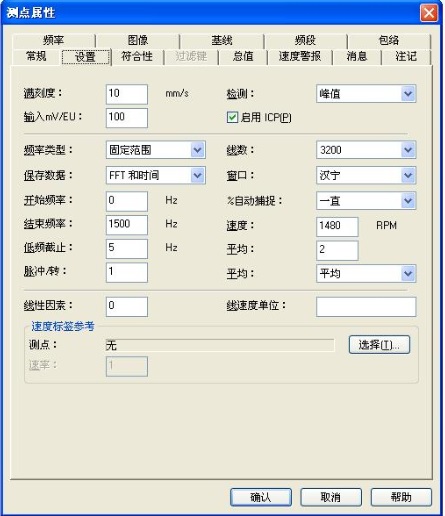

 設備屬性窗口參考下圖：

頻率：軸承各固有頻率；
圖像：設備照片及其上安裝的傳感器；
頻段：設置各頻段速度幅值的報警值；
包絡：設置各頻段加速度包絡幅值的報警值；
消息：歷史報警記錄；
注記：設備病歷卡；
● 數據算法模塊具有以下功能：
  1）對原始數據進行FFT變換；
  2）計算加速度包絡等；
● 圖形分析模塊具有以下功能：

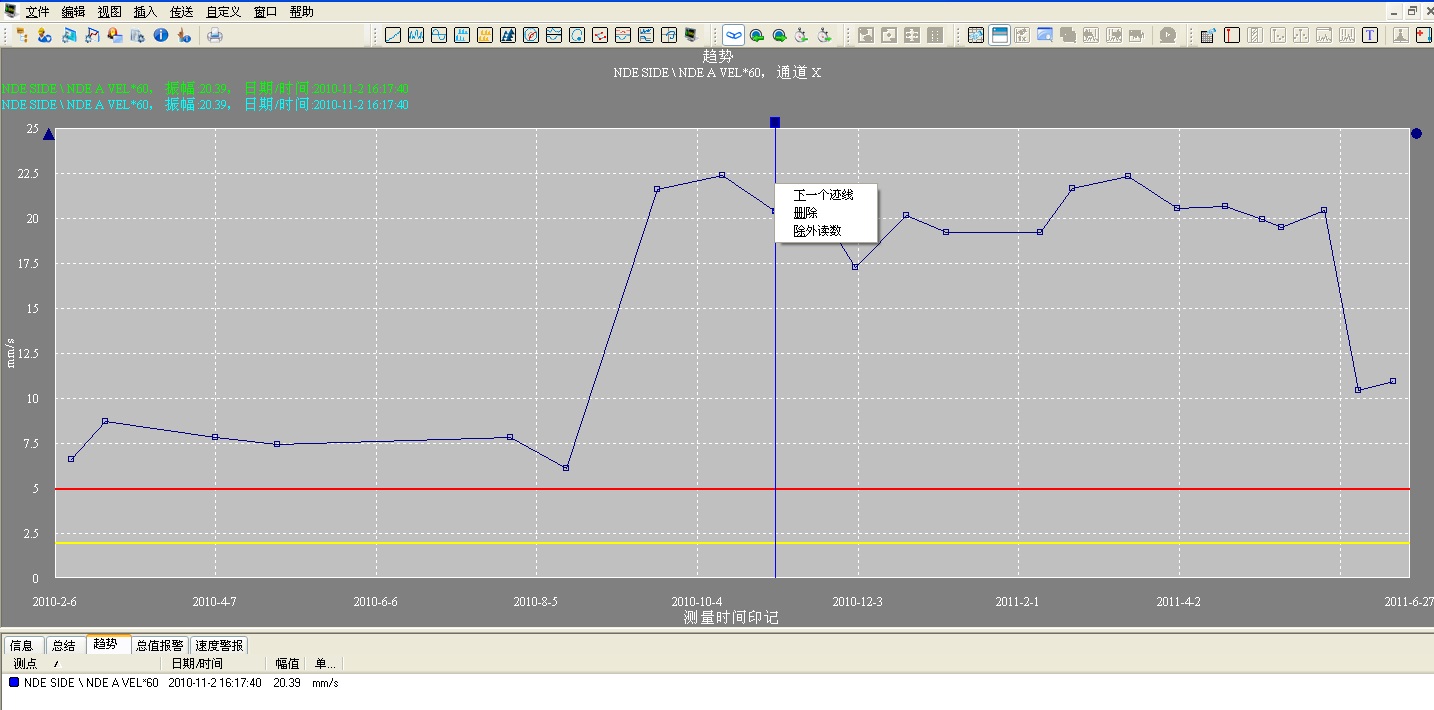

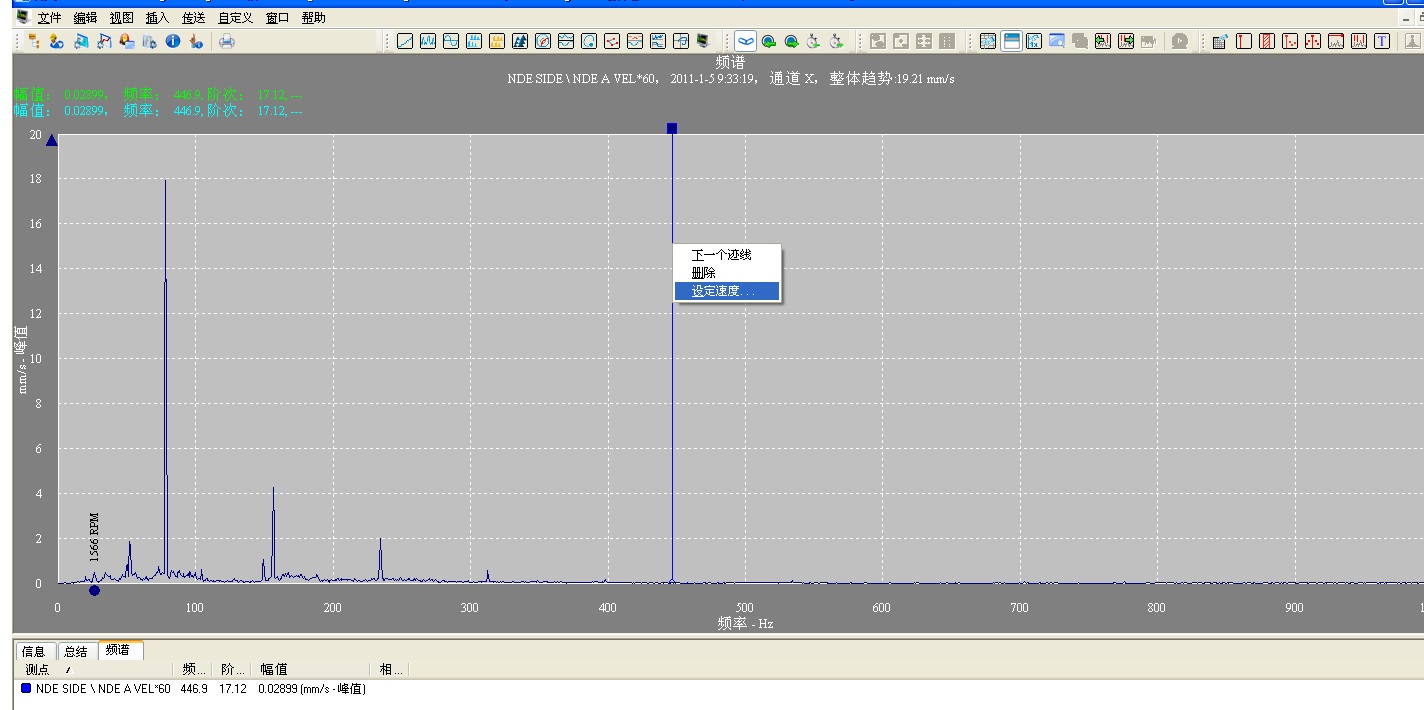

系統能展示以下四種圖形：

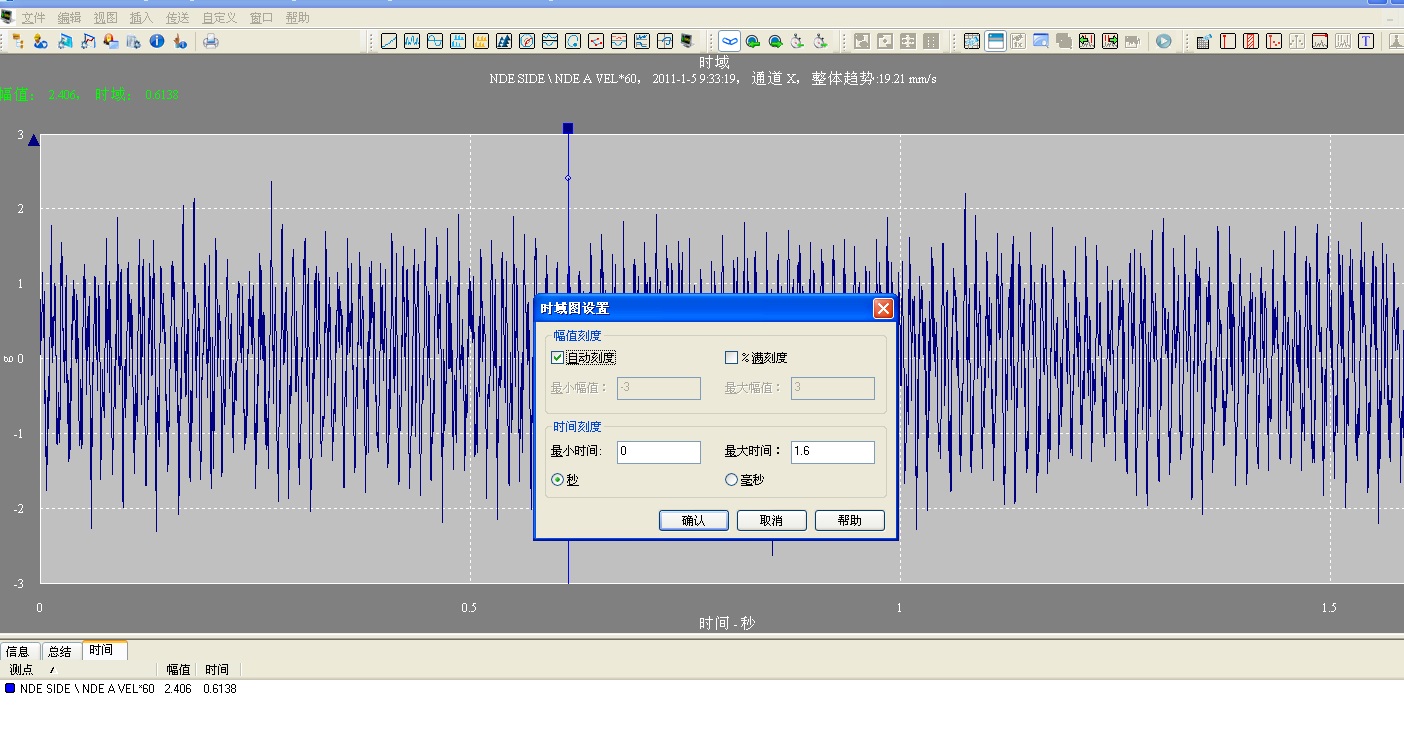

1）時域圖：圖形縱坐標自動按數據峰值調整，使圖形顯示在坐標系中間部位。圖形要能放大、縮小，可以選擇查看某個數據包，圖形能疊加單一光標、周期光標等分析工具，光標移動到那里，信息窗顯示該點相應數據；

5、參數：
