BVM-224一體化型振動變送器

簡介：
BVM-224一體化型振動變送器，主要用于在線監測各種大型設備運行時的機械振動及設備狀態，如機殼振動、軸瓦振動、軸系振動等。監測由于轉子的不平衡，不對中、機件松動、滾動軸承損壞、齒輪損壞等引起的振動變化。適用于汽輪機、水輪機、風機、壓縮機、制氧機、電機、泵、齒輪箱、機床（加工中心）等大型旋轉機械。適用于不同類型的振動傳感器。該產品是21世紀新一代產品。
可輸出振動的加速度真峰值、速度真有效值、位移峰峰值，三線制輸出，4-20mA電流信號，同時可輸出振動的動態波形。特別適合惡劣環境的長期狀態監測。

u 1、輸出加速度型：
? 測量范圍：振動加速度真峰值(m/s2)：0～200 ；量程大小，用戶可選
? 輸出：兩線制（也可三線制）4～20mA
? 頻率響應：5～11000Hz
? 輸出負載電阻：0～500歐姆
? 動態波形輸出：+1V (7mV/mms-1)

u 2、輸出速度型：
? 測量范圍： 振動速度有效值（mm/s）：0～200；量程大小，用戶可選
? 輸出：　兩線制（也可三線制）4～20mA或1～5V
? 輸出負載電阻：　0～500歐姆
? 動態波形輸出：+1V (7mV/mms-1)

u 3、輸出位移型：
? 測量范圍：振動位移峰峰值（μm）0～2000 ；量程大小，用戶可選
? 輸出：　兩線制（也可三線制）4～20mA或1～5V
? 輸出負載電阻：　0～500歐姆
? 動態波形輸出：+1V (7mV/mms-1)

u 頻率響應：5～11000Hz
u 工作溫度：－30～80°C
u 測試精度：5%
u 輸出負載：<500歐姆
u 供電：　　DC20～30V

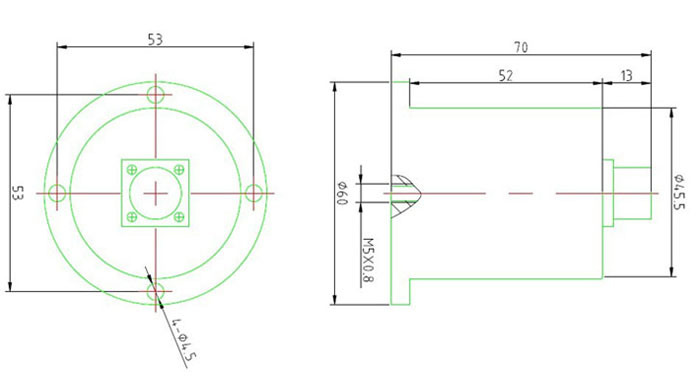

u 尺寸：　　半徑30mm、高70mm

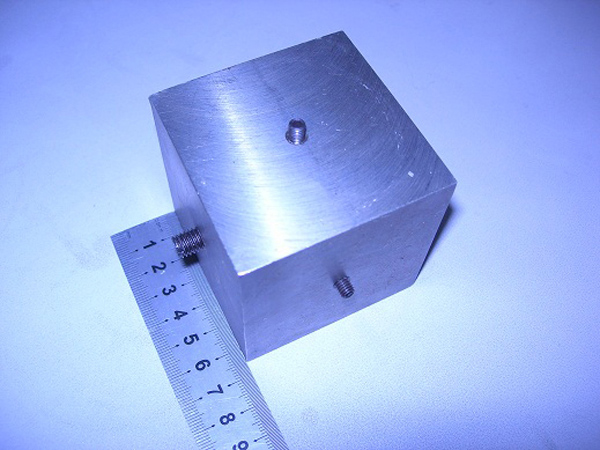

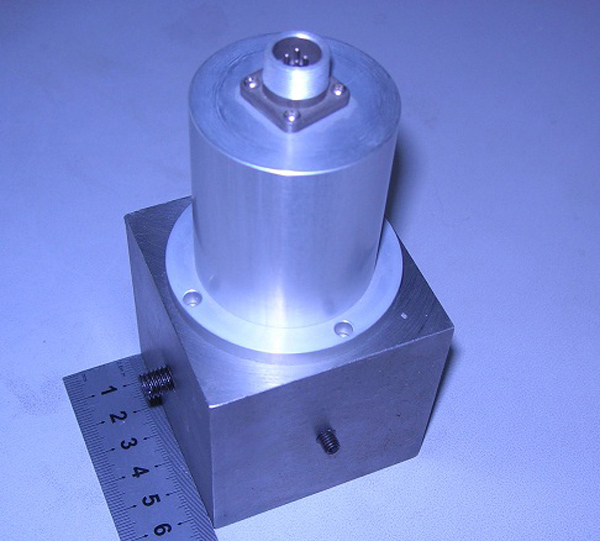

下圖為正立方體金屬安裝連接件，邊長65mm，其中五個面中心留安裝孔用來安裝一體化振動變送器，一個面中心留M8內螺紋（或者用戶定制）用來將連接件固定到設備上。
